Elektroden und Kontakte
Wolfram-Elektroden (WIG-Schweißen):
Verwendung für WIG-Schweißen (Wolfram-Inert-Gas), je nach Schweißparameter und Werkstoffen kommen unterschiedlich dotierte Wolfram-Elektroden zum Einsatz.
Verwendung für WIG-Schweißen (Wolfram-Inert-Gas), je nach Schweißparameter und Werkstoffen kommen unterschiedlich dotierte Wolfram-Elektroden zum Einsatz.
Beispiele für Zusammensetzung und Farbcodierung (DIN EN ISO 6848):
| WP | (rein Wolfram) | grün |
| WCe20 | (cerdotiert) | grau |
| WLa10 | (lanthandotiert) | schwarz |
| WLa15 | (lanthandotiert) | gold |
| WLa20 | (lanthandotiert) | hellblau |
| WTh10 | (thoriumdotiert) | gelb |
| WTh20 | (thoriumdotiert) | rot |
| WTh30 | (thoriumdotiert) | violett |
| WZr3 | (zirkoniumdotiert) | braun |
| WZr8 | (zirkoniumdotiert) | weiß |
| [WY20 | (yttriumdotiert) | blau] |
| [WMX | (Seltenerden-Mischung) | Cyan] |
W-Kontakte (Wolfram):
Anwendung in hoch belasteten und schnell schaltenden Kontakten, sehr gute Abbrandfestigkeit. Typische Lieferform als so genannte Kontaktnieten: Wolframplättchen mit Kupfer- oder Silberlot auf Stahl- oder Kupfer-Nietträger gelötet. Verwendung als Kfz-Unterbrecher, Kfz-Hupen und Relaiskontakte.
Anwendung in hoch belasteten und schnell schaltenden Kontakten, sehr gute Abbrandfestigkeit. Typische Lieferform als so genannte Kontaktnieten: Wolframplättchen mit Kupfer- oder Silberlot auf Stahl- oder Kupfer-Nietträger gelötet. Verwendung als Kfz-Unterbrecher, Kfz-Hupen und Relaiskontakte.

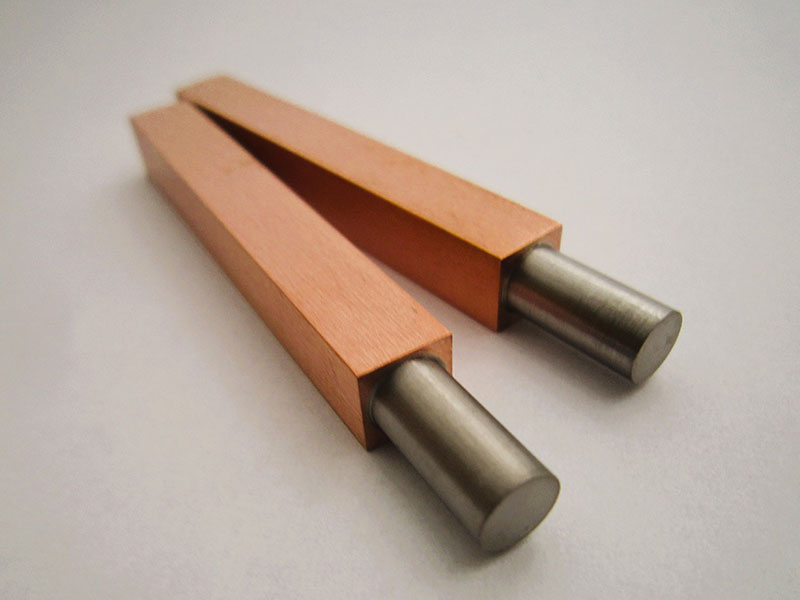

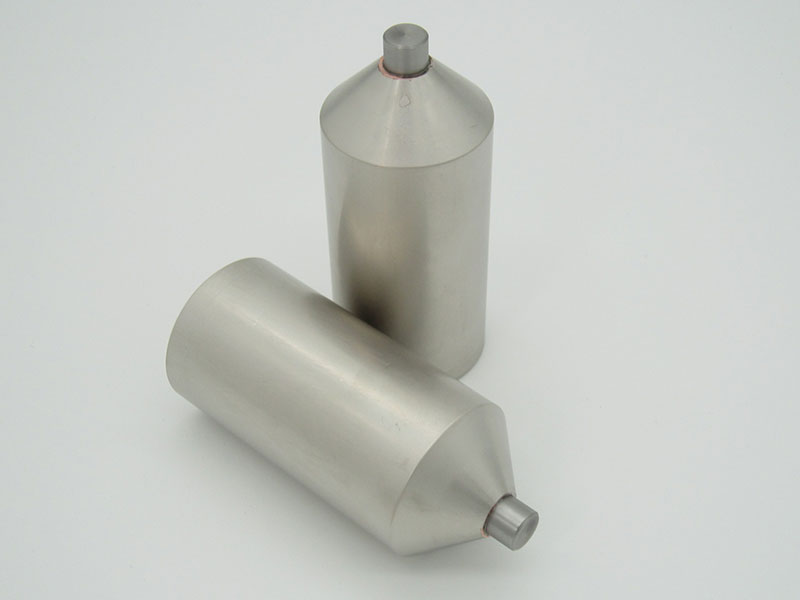

WCu-Kontakte und Elektroden (Wolfram-Kupfer):
Verwendung als Hochstrom-, Hochspannungs-, Unterbrecherkontakte (z.B. Tulpenkontakte). Je nach Zusammensetzung, bzw. Anteilen an Wolfram bzw. Kupfer können Leitfähigkeit, Abbrandfestigkeit und Härte variiert werden. Auch gelötete Kupfer / Wolfram-Kupfer-Verbundkontakte sind lieferbar. WCu-Elektroden werden auch als Schweißelektroden und Erodierelektroden (EDM-Electro-Discharge-Machining) verwendet.
Verwendung als Hochstrom-, Hochspannungs-, Unterbrecherkontakte (z.B. Tulpenkontakte). Je nach Zusammensetzung, bzw. Anteilen an Wolfram bzw. Kupfer können Leitfähigkeit, Abbrandfestigkeit und Härte variiert werden. Auch gelötete Kupfer / Wolfram-Kupfer-Verbundkontakte sind lieferbar. WCu-Elektroden werden auch als Schweißelektroden und Erodierelektroden (EDM-Electro-Discharge-Machining) verwendet.
WAg-Kontakte (Wolfram-Silber, auch: Silberwolfram - AgW):
Wolfram-Silber-Kontakte zeichnen sich durch eine sehr hohe Abbrandfestigkeit und Verschweißresistenz aus. Über die Schaltlebensdauer steigt der Kontaktwiderstand durch Wolframoxid- und Silberwolframatbildung. Anwendung als Kontakte für Leistungsschalter, Erdungsschalter u.a.
Wolfram-Silber-Kontakte zeichnen sich durch eine sehr hohe Abbrandfestigkeit und Verschweißresistenz aus. Über die Schaltlebensdauer steigt der Kontaktwiderstand durch Wolframoxid- und Silberwolframatbildung. Anwendung als Kontakte für Leistungsschalter, Erdungsschalter u.a.
Ni-W-Ni- (Ni-Mo-Ni)-Durchführungsdrähte (Lead-In-Wires):
Für Vakuumdurchführungen und Stromzuführungen in Glaskolben für die Lichtindustrie werden Wolfram- oder Molybdändrähte in Glas eingeschmolzen. Zur besseren Kontaktierung wird ein oder beide Enden in Nickel, einer Nickellegierung oder vernickeltem Stahl ausgeführt. Die unterschiedlichen Werkstoffe der Drähte bzw. Stifte werden miteinander verschweißt.
Für Vakuumdurchführungen und Stromzuführungen in Glaskolben für die Lichtindustrie werden Wolfram- oder Molybdändrähte in Glas eingeschmolzen. Zur besseren Kontaktierung wird ein oder beide Enden in Nickel, einer Nickellegierung oder vernickeltem Stahl ausgeführt. Die unterschiedlichen Werkstoffe der Drähte bzw. Stifte werden miteinander verschweißt.

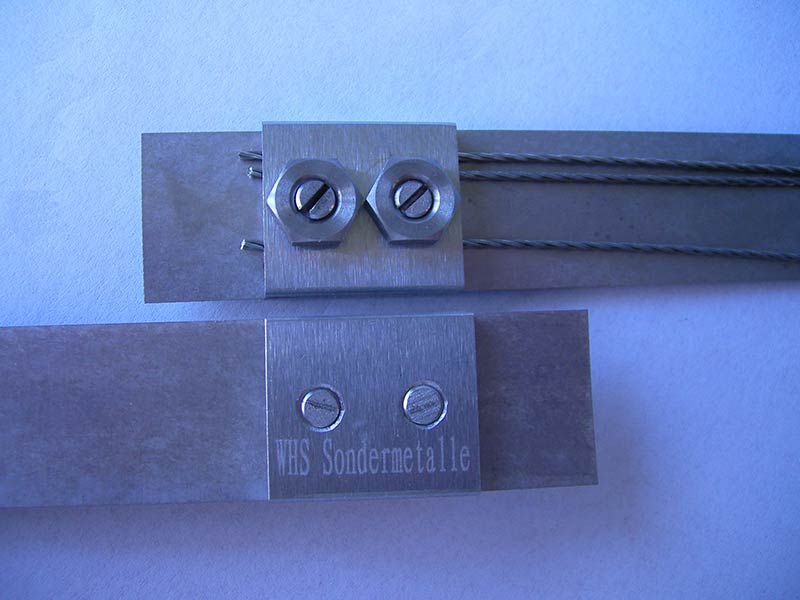

Molybdän- / TZM-Elektroden:
Elektroden für Punkt-, Rollnaht-, Stumpfschweißungen

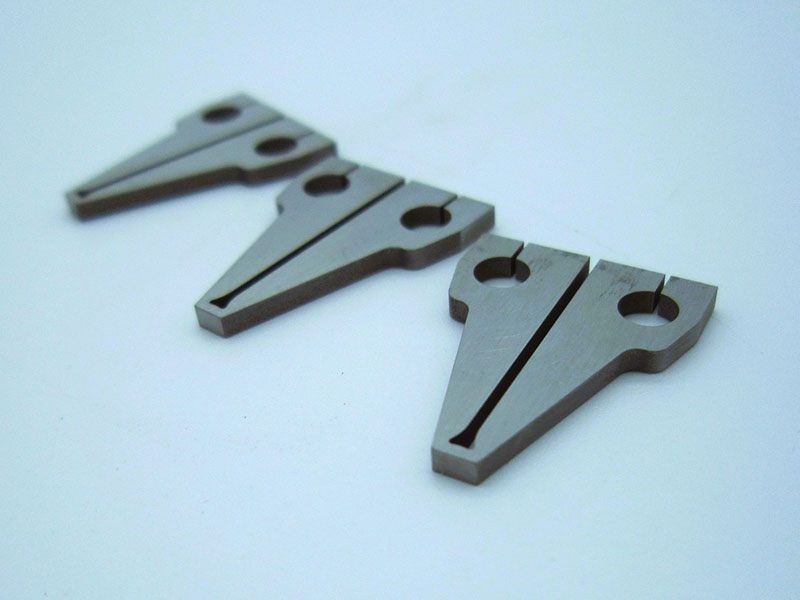

Thermoden zum Löten, Bonden
Kontaktdurchführungen in Lampen- und Stromdurchführungen
Elektroden für Punkt-, Rollnaht-, Stumpfschweißungen
Thermoden zum Löten, Bonden
Kontaktdurchführungen in Lampen- und Stromdurchführungen
Filamente:
Wolfram-Filamente und -Wendeln werden als Glüh- und Emissionsdrähte, mehrfach verdrillte W-Verdampferwendeln für die Vakuumbeschichtungstechnik verwendet. Iridium- und Rhenium-Filamente und -Bändchen für Analyseninstrumente.
Wolfram-Filamente und -Wendeln werden als Glüh- und Emissionsdrähte, mehrfach verdrillte W-Verdampferwendeln für die Vakuumbeschichtungstechnik verwendet. Iridium- und Rhenium-Filamente und -Bändchen für Analyseninstrumente.
